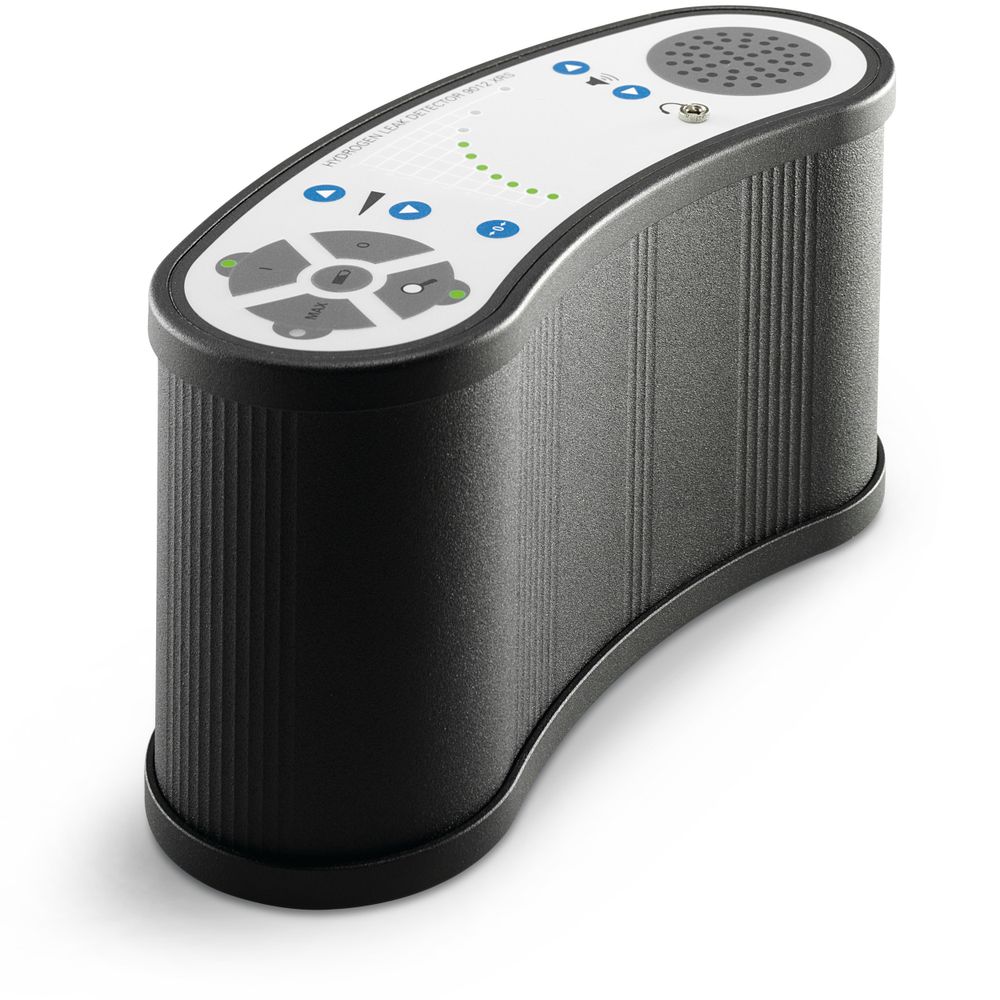

XRS 9012 hidrogénes lyukadáskereső műszer
Az XRS 9012 az aktuális technológiai szintet reprezentálja a gyakorlat számára optimalizált, hidrogénes lyukadáskereső műszerek fejlesztésénél.
Ez a könnyű, nagyteljesítményű és egyszerűen kezelhető mérőműszer lehetővé teszi a szivárgások gyors, idő- és költségtakarékos megtalálását. Egy lyuk sem túl kicsi, vagy túl nagy, hogy ne lehetne gyorsan és pontosan megtalálni az XRS-rendszerrel!
Az XRS-bemérőrendszer koncepciója az anyag- és gyártástechnológia aktuális felismerésein alapszik. Ezért kínál ez a mérőműszer más gázdetektorokkal összehasonlítva kézzelfogható előnyöket.
Tények a jelzőgázról:
Ha elemezzük a gázok azon fizikai tulajdonságait, amelyek a lyukadáskeresés szempontjából fontosak, hamar rájövünk, hogy a hidrogén megelőzi a többi gázt. Ezért használják az XRS-rendszerrel végzett lyukadáskeresésénél a hidrogént jelzőgáznak. Az nem csak a legkönnyebb, hanem árban ráadásul a legkedvezőbb is az összes jelzőgáz közül, és teljesen biztonságos, ha a megfelelő formában használják: nitrogénnel hígítva. Az XRS rendszernél ezért egy 5% hidrogénből és 95% nitrogénből álló gázelegyet használnak. Ez a környezetbarát gázelegy, nem éghető, nem mérgező és nem korrozív! Hidrogén és nitrogén minden biológiai rendszerben előfordul. A levegő természetes hidrogéntartalma 0,5 ppm.
Alkalmazási példák:
- csőtörés- / vezetéktörés lokalizálás
- távközlési / áramkábel
- lapostető-szivárgáslokalizálás
- hidraulikus és pneumatikus rendszerek
- tartályok, szelepek, kazánok, hőcserélők
- építmények és csónakok
- … és sok más!
Az XRS-rendszer Trotec standard csomagja az alábbiakból áll:
- XRS 9012 hidrogénes lyukadásbemérő műszer, hordtáskával együtt (1. ábra)
- XRS H 21 mérőfej (2. ábra)
- XRS C 21 S, 3 m kábel (3. ábra)
Opcionálisan kapható rendszerkomponensek:
- XRS P 12 standard fogantyú (4. ábra)
- XRS 8212 talajmérőfej (5. ábra)
- XRS 8612 talajszonda (6. ábra) vákuumszivattyúval (7. ábra)
- További komponensek külön kérésre
Az XRS 9012 működése: A mérőműszer érzékenysége minden feladathoz egyedileg beállítható
Egyetlen gombnyomással lehet beállítani a kívánt érzékenységet. Ez az eljárásmód lehetővé teszi az új jellegű munkavégzést – biztonságosabban és hatékonyabban:
Elöször maximális érzékenységnél nagy területek is gyorsan ellenőrizhetők. Amint beérkezik jel, utána az érzékenység úgy választható meg, hogy az esetleges zavarjelek figyelmen kívül hagyásával pontos helymeghatározás legyen lehetséges.
Az érzékenységcsökkentés lehetősége további előnyt jelent.
A durva lyukadások kis helyiségekben nem okoznak többé teljes kitérést. A nagy lyukadások egyértelmű helymeghatározásához az érzékenység egyszerűen minimumra csökkenthető.
A rövid aktiválódási időnek köszönhetően a legkisebb jelzőgázkoncentrációk is szignifikáns jellel észlelhetők, ami csökkenő koncentrációnál nagyon gyorsan nulla értékre süllyed. Emellett a zéruspont alig egyetlen gombnyomással bármikor újra beállítható.
A fejlesztésnél különös figyelmet fordítottunk a biztonságra és kényelemre is:
A lyukadáskereső alakjának köszönhetően szorosan a testen viselhető. A készüléket hevederrel szállítjuk, így a kétkezes munka problémamentesen lehetséges. Ez a praktikus részletkérdé további biztonságot kínál.
Általában az XRS 9012 elsősorban szivárgás helymeghatározására és nem gázkoncentrációk mérésére használatos. Amennyiben azonban durva helymeghatározás szükséges különböző mérőhelyeken végzett méréssel, akkor az megnövelt érzékenység beállításával gyorsan és egyszerűen elvégezhető.
Hasznos jellemző a gyakorlat számára: A MAX-funkció a gomb minden működtetésekor meghatározza a mérési ponton uralkodó maximális koncentrációt. Ezáltal a különböző helyeken érvényes gázkoncentrációk közvetlenül összehasonlíthatók egymással.
Az XRS 9012 automatikus akkumulátortöltő funkcióval rendelkezik. Kimerült akkumulátor esetén általában 5 ... 10 perc töltési idő elegendő, hogy az aktuális mérést be lehessen fejezni. A töltés jármű szivargyújtójáról is elvégezhető.
Az XRS-rendszer kézzelfogható előnyei a gyakorlat számára
Az XRS-rendszer koncepciója az anyag- és gyártástechnológia aktuális felismerésein alapszik. Előny az alkalmazónál: Hatékony mérőműszer erősen optimalizált ár-érték aránnyal! Előnyei összességében az XRS-rendszer a jelenleg legjobb gázdetektor-megoldás a roncsolásmentes szivárgás lokalizáláshoz!
Ezen rendszer továbbfejlesztésében a nyomjelző gáz rendszerekkel szerzett sokéves tapasztalatunk mellett számtalan alkalmazói impulzust is felhasználtunk a gyakorlatból: Így például a mérőszenzort közvetlenül a talajszondában helyeztük el. Eredmény: Rendkívül rövid aktiválódási idők!
Másik, gyakori alkalmazói kérés: alacsony utólagos költség, nagy meghibásodási biztonság! Ezért működik az XRS-rendszer más gázdetektorokkal szemben vákuumszivattyú nélkül, így nincs szükség ezen kiesésre hajlamos komponens költséges javítására!
- beállítható érzékenység
- nincs telítődés – durva lyukadásoknál sem
- gyors helyreállás
- automatikus nullapont-beállítás
- nincs keresztérzékenység más gázokra
- ergonómikus burkolat – heveder kétkezes munkát tesz lehetővé
- karbantartásmentes akkumulátor rövid töltési idővel és hosszú élettartammal, járműben is tölthető (12 V)
- zavarkijelzés
- min. / max. mérési érték tároló
Tartozékok az XRS 9012 készülékhez
XRS 8612 talajszonda
Ez a szonda egy speciális fejlesztés föld alatti tartályok és vezetékek lyukadásainak megkereséséhez, és az XRS 9012-vel együtt használható.
Annak megakadályozására, hogy illékonysága miatt a hidrogén a felszín elérésekor azonnal elillanjon, a szonda felszívja a gázt közvetlenül a talajból, vagy a padlózatból. Ezáltal lehetséges csövek vagy tartályok legkisebb lyukadásait is pontosan bemérni anélkül, hogy fúrással vagy ásással ki kellene takarni azokat.
Az XRS 8612 talajszonda felszereléséhez tartozik egy vákuumszivattyú, két üzemi sebességgel. A használt hidrogénszenzor azonos építésű az XRS 9012 szenzorával. Ezen szonda beépítése azzal jár, hogy hogy a felkutatott gáz jelzése gyorsabban megtörténik, mint ahogy az a gáznak egy tömlőn keresztül a lyukadáskeresőhöz való vezetése esetén lehetséges lenne.
Az XRS 8612 talajszondában is az XRS 9012 megbízható akkumulátora szolgáltat. Egy világító dióda jelzi, hogy mikor kell feltölteni az akkumulátort. Az akkumulátor korlátlan gyakorisággal és hosszan újratölthető.
Annak megakadályozására, hogy víz beszívására kerüljön sor a szondába, az XRS 8612 talajszonda egy porszűrővel és egy túlfolyószeleppel rendelkezik Egy világító dióda jelzi, amikor a túlfolyószelep zárva van. Egyszerű gombnyomással a szelep újra üzemkész állapotba helyezhető.
Vásárlás
Technikai adatok
Technikai adatok | ||
---|---|---|
általános | ||
cikkszám | XRS009012 | |
házkivitel | ||
fém | ||
kijelző | ||
nincs képernyő | ||
energiaellátás | ||
külső (tápegység) | ||
belső (akku) | ||
üzemidő | ||
13 h 20 °C-on | ||
6 h -20 °C-on | ||
csatolóhelyek | ||
3,5 mm-es jack dugó (fejhallgató) | ||
bajonett (szenzor) | ||
készülékvezérlés | ||
fóliabillentyűzet | ||
védettségi fokozat | ||
IP55 | ||
Súly | ||
(csomagolás nélkül) [kg] | 1,9 |
Felszereltség, jellemzők és funkciók | ||
---|---|---|
külső szenzorika | ||
gáz [H2] | ||
funkciók és felszerelés | ||
jelzőgázos lyukadásbemérés | ||
zavarkijelzés | ||
beállítható érzékenység | ||
nincs szenzortelítés - durva lyukadásoknál sem | ||
gyors szenzor-regenerálódás nagy gázkoncentráció-ingadozások esetén | ||
automatikus nullapont-beállítás | ||
csekély keresztérzékenység más gázokra | ||
tároló minimális mérési értéknek | ||
tároló maximális mérési értékeknek | ||
karbantartásmentes akku rövid töltésidővel és hosszú élettartammal |
Standardkiszállítás tartalma | ||
---|---|---|
standard szállítási terjedelem | ||
XRS H21 mérőfej | ||
Mérőműszer | ||
Kezelési útmutató | ||
mini fülhallgató | ||
hordtáska | ||
XRS C21 összekötőkábel (3 m) | ||
XRS P12 standard fogantyú |
szériafelszerelés
opcionálisan kapható
nem áll rendelkezésre
XRS H 21
Technikai adatok | ||
---|---|---|
általános | ||
cikkszám | XRS000H21 | |
H2-gáz [ppm] | ||
méréstartomány min. | H2-gáz [ppm] | 0,7 | |
válaszérzékenység | H2-gáz [ppm] | 0,7 | |
válaszidő | < 1 | |
felmelegedés időtartama | 6 s | |
szivattyúkészlet | ||
szivattyúteljesítmény standard (L/min) [L/min] | ||
szivattyúteljesítmény max. (l/min) [l/min] | ||
szivattyúteljesítmény standard (mbar) [mbar] | ||
szivattyúteljesítmény max. (mbar) [mbar] | ||
szivattyútípus | ||
áramellátás | ||
teljesítményfelvétel [kW] | ||
teljesítményfelvétel kb. [mA] | ||
elemkapacitás standard ( > 0 °C) [h] | ||
elemkapacitás max. szivattyúteljesítmény mellett ( > 0°C) [h] | ||
szenzorelem anyaga | ||
egyebek | ||
alumínium | ||
nemesacél | ||
kompozit | ||
polikarbonát | ||
fogantyú anyaga | ||
műanyag | ||
műanyag/fém | ||
fém | ||
csatolóhelyek/ csatlakozódugó formátuma | ||
csatlakozódugó formátuma | speciális csatlakozódugó 5 pólusú | |
SDI-dugaszoló | ||
környezeti feltételek (mérőelektronika fogantyú) | ||
üzemi hőmérséklet min. [°C] | -20 | |
üzemi hőmérséklet max. [°C] | 50 | |
tárolási hőmérséklet min. [°C] | ||
tárolási hőmérséklet max. [°C] | ||
funkciók és felszerelés | ||
robusztus szinterszűrő a szenzor védelmére |
Kiszámítható mérési értékek és funkciók | ||
---|---|---|
belső szenzorika | ||
H2-hidrogéngáz [digit] | ||
funkciók és felszerelés | ||
robusztus szinterszűrő a szenzor védelmére | ||
hajlítható hattyúnyak | ||
funkcionális fogantyúgomb csatlakoztatott aktív szívószivattyúval | ||
védett szenzorcsúcs puha alapba való beszúráshoz | ||
gumimanzsetta a jobb tömítéshez | ||
integrált összekötőkábel | ||
szinter védősapka | ||
összecsavarható, üres belsejű botok hosszabbításhoz |
szériafelszerelés
opcionálisan kapható
nem áll rendelkezésre
XRS 8212
Technikai adatok | ||
---|---|---|
általános | ||
cikkszám | XRS008212 | |
H2-gáz [ppm] | ||
méréstartomány min. | H2-gáz [ppm] | 0,7 | |
válaszérzékenység | H2-gáz [ppm] | 1 | |
válaszidő | < 1 | |
felmelegedés időtartama | < 10 | |
szivattyúkészlet | ||
szivattyúteljesítmény standard (L/min) [L/min] | ||
szivattyúteljesítmény max. (l/min) [l/min] | ||
szivattyúteljesítmény standard (mbar) [mbar] | ||
szivattyúteljesítmény max. (mbar) [mbar] | ||
szivattyútípus | ||
áramellátás | ||
teljesítményfelvétel [kW] | ||
teljesítményfelvétel kb. [mA] | ||
elemkapacitás standard ( > 0 °C) [h] | ||
elemkapacitás max. szivattyúteljesítmény mellett ( > 0°C) [h] | ||
méretek szenzorelem | ||
Hosszúság [mm] | 905 | |
átmérő [mm] | 24 | |
szenzorelem anyaga | ||
egyebek | ||
alumínium | ||
nemesacél | ||
kompozit | ||
polikarbonát | ||
fogantyú anyaga | ||
anyagkivitel | műanyag/fém | |
műanyag | ||
fém | ||
csatolóhelyek/ csatlakozódugó formátuma | ||
csatlakozódugó formátuma | speciális csatlakozódugó 5 pólusú | |
SDI-dugaszoló | ||
környezeti feltételek (mérőelektronika fogantyú) | ||
üzemi hőmérséklet min. [°C] | -20 | |
üzemi hőmérséklet max. [°C] | 50 | |
tárolási hőmérséklet min. [°C] | ||
tárolási hőmérséklet max. [°C] | ||
funkciók és felszerelés | ||
védett szenzorcsúcs puha alapba való beszúráshoz | ||
Súly | ||
(csomagolás nélkül) [kg] | 0,54 |
Kiszámítható mérési értékek és funkciók | ||
---|---|---|
belső szenzorika | ||
H2-hidrogéngáz [digit] | ||
funkciók és felszerelés | ||
védett szenzorcsúcs puha alapba való beszúráshoz | ||
hajlítható hattyúnyak | ||
funkcionális fogantyúgomb csatlakoztatott aktív szívószivattyúval | ||
gumimanzsetta a jobb tömítéshez | ||
integrált összekötőkábel | ||
robusztus szinterszűrő a szenzor védelmére | ||
szinter védősapka | ||
összecsavarható, üres belsejű botok hosszabbításhoz |
szériafelszerelés
opcionálisan kapható
nem áll rendelkezésre
XRS 8612
Technikai adatok | ||
---|---|---|
általános | ||
cikkszám | XRS008612 | |
H2-gáz [ppm] | ||
méréstartomány min. | H2-gáz [ppm] | 0,7 | |
válaszérzékenység | H2-gáz [ppm] | 0,7 | |
válaszidő | < 1 | |
szivattyúkészlet | ||
szivattyúteljesítmény standard (L/min) [L/min] | 0,5 | |
szivattyúteljesítmény max. (l/min) [l/min] | 1 | |
szivattyúteljesítmény standard (mbar) [mbar] | 200 | |
szivattyúteljesítmény max. (mbar) [mbar] | 450 | |
szivattyútípus | membránszivattyú | |
áramellátás | akku | |
elemkapacitás standard ( > 0 °C) [h] | 20 | |
elemkapacitás max. szivattyúteljesítmény mellett ( > 0°C) [h] | 3 | |
méretek szenzorelem | ||
Hosszúság [mm] | 905 | |
átmérő [mm] | 24 | |
szenzorelem anyaga | ||
egyebek | ||
alumínium | ||
nemesacél | ||
kompozit | ||
polikarbonát | ||
fogantyú anyaga | ||
anyagkivitel | műanyag/fém | |
műanyag | ||
fém | ||
csatolóhelyek/ csatlakozódugó formátuma | ||
csatlakozódugó formátuma | speciális csatlakozódugó 5 pólusú | |
SDI-dugaszoló | ||
környezeti feltételek (mérőelektronika fogantyú) | ||
üzemi hőmérséklet min. [°C] | -20 | |
üzemi hőmérséklet max. [°C] | 50 | |
tárolási hőmérséklet min. [°C] | -30 | |
tárolási hőmérséklet max. [°C] | 50 | |
funkciók és felszerelés | ||
robusztus szinterszűrő a szenzor védelmére | ||
funkcionális fogantyúgomb csatlakoztatott aktív szívószivattyúval | ||
gumimanzsetta a jobb tömítéshez | ||
Súly | ||
(csomagolás nélkül) [kg] | 1,8 |
Kiszámítható mérési értékek és funkciók | ||
---|---|---|
belső szenzorika | ||
H2-hidrogéngáz [digit] | ||
funkciók és felszerelés | ||
robusztus szinterszűrő a szenzor védelmére | ||
funkcionális fogantyúgomb csatlakoztatott aktív szívószivattyúval | ||
gumimanzsetta a jobb tömítéshez | ||
hajlítható hattyúnyak | ||
védett szenzorcsúcs puha alapba való beszúráshoz | ||
integrált összekötőkábel | ||
szinter védősapka | ||
összecsavarható, üres belsejű botok hosszabbításhoz |
szériafelszerelés
opcionálisan kapható
nem áll rendelkezésre
